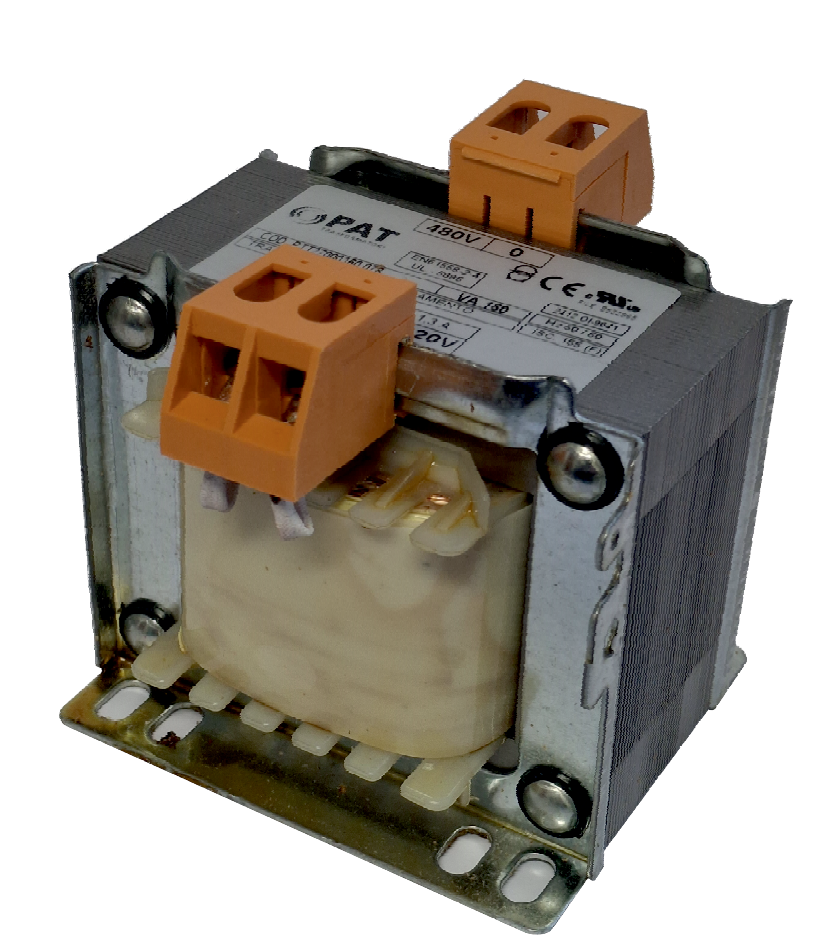

Trasformatori  monofase a mantello omologati UL5085

Sicurezza – isolamento

I trasformatori elettrici della serie TMU PTT sono progettati per essere utilizzati in tutte le applicazioni, anche nelle condizioni più gravose, perché sono realizzati con componenti di elevata qualità.
Come per tutti i trasformatori, l’avvolgimento primario è separato elettricamente dall’avvolgimento secondario da un isolamento doppio o rinforzato per limitare, nel circuito alimentato dall’avvolgimento secondario, rischi dovuti a contatti accidentali simultanei tra le parti attive e le masse che possono andare in tensione in caso di guasto all’isolamento fondamentale.

In questa categoria rientrano sia i trasformatori monofase di sicurezza che quelli d’isolamento.
I primi sono eseguiti in conformità alle norme EN 61558-2-6 che si applica ai trasformatori con tensione primaria nominale massima di 600V , tensione secondaria non superiore a 50V.
Si tratta di trasformatori destinati ad alimentare circuiti a bassissima tensione di sicurezza.

I trasformatori d’isolamento sono costruiti in conformità alle norme EN 61558-2-4, con tensione primaria nominale non superiore a 600V, tensione secondaria massima  di 500V.

Potenza : VA 25 ÷ 6300

Tensioni di ingresso : VAC 100 ÷ 600 (max 6 tensioni)

Tensioni di uscita del secondario : VAC 12 ÷ 500 (max 4 tensioni)

Norme: EN61558-2-4 EN61558-2-6 CSA C22.2 N.66 UL5085

Avvolgimenti : RAME o ALLUMINIO

File UL532965

Informazioni Tecniche

Per avere maggiori informazioni, scarica la scheda tecnica del prodotto in formato PDF
